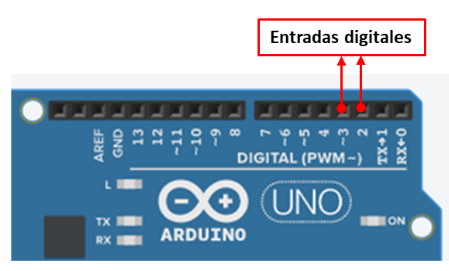

Entradas Digitales

Son utilizadas para leer el estado de un dispositivo conectado a nuestra placa Arduino, como un sensor de contacto, un interruptor, un sensor de proximidad infrarrojo o cualquier otro dispositivo que envíe señales digitales.

Estas señales disparan valores booleanos como: SI/NO, TRUE /FALSE, 0/1, que nos permiten programar acciones en función de esa lectura. Por ejemplo, puedes hacer que tu proyecto responda cuando un botón es presionado o un objeto pasa frente a un sensor.

Ejercicio:

Realiza un programa que permita encender el LED integrado cada vez que presiones un pulsador.

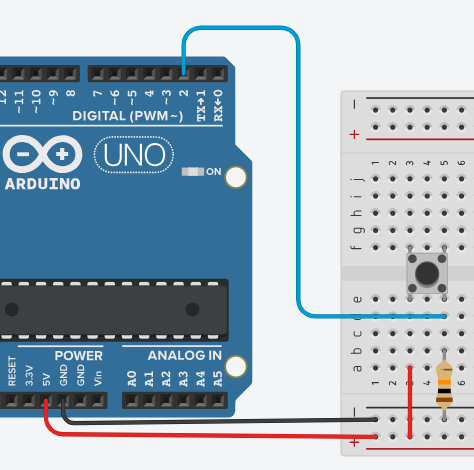

Armar el circuito como muestra la imagen:

1. Conectar el pulsador en el centro de la protoboard, ya que utilizaremos sólo 2 clavijas: un lado positivo y el otro negativo.
2. Conectar el cable de alimentación (rojo) desde el pin 5V, hacia el bus positivo de la protoboard.
3. Conectar un cable (negro) desde el GND, hacia el bus negativo de la protoboard.
4. Conectar el resistor de 10k alineado con el extremo positivo del pulsador y en el otro extremo con el bus positivo de la protoboard.
5. Conectar un cable (azul) desde el pin digital 2 alineado entre el resistor y el lado positivo del pulsador.
6. Conectar un cable (negro) desde el lado negativo del pulsador, hacia el bus negativo de la protoboard.

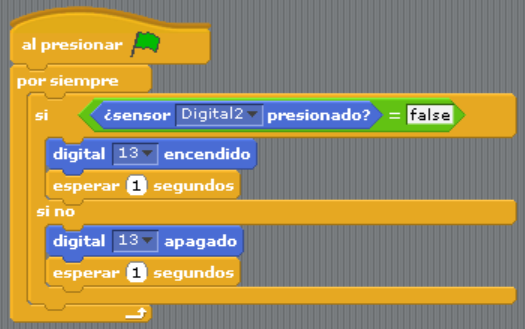

Ahora vamos a realizar el programa en S4A, recuerda conectar la placa al puerto USB y comprobar si existe comunicación.

Actividad:

1. Conectar un LED en el pin Digital 10 y haz que se encienda al presionar el pulsador. Agregar una máscara a tu gusto.

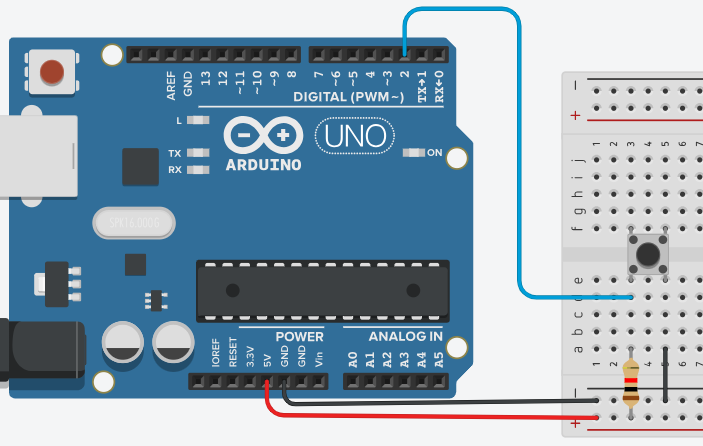

2. Intercambiar la conexión del resistor y el Pin 2 hacia el lado negativo del pulsador, como muestra la imagen. ¿Qué observas? Investiga las resistencias pull-up y pull-down.
